Closing system for double leaf doors GEZE TS 5000 E-ISM with closing sequence control and electric hold-open device

Product code
TS5000-E-ISM
GEZE
main product photo
From €958.32
The standard set of the closing system TS 5000 E-ISM includes 2 closer profiles and a double E-ISM guide rail.
Should you require other elements, please select them in the section 'Additional products' in our Online shop.
Reset selection
Door closer body without guide rail GEZE TS 5000   €150.04
Dubultā sliede ar koordinatoru durvju aizvērējiem TS 5000 E-ISM   €658.24

Price as configured €958.32

kit
The selected product is currently out of stock.
Questions and answers
Ražotāju BIM dati

Aizvērēju sistēma divviru durvīm GEZE TS 5000 E-ISM ar integrētu Hold-Open fiksatoru

Ražotājs - GEZE (Vācija)


  • divviru durvju aizvērēju sistēma, kas sastāv no 2 aizvērēja korpusiem un kopējas sliedes ar tajā iebūvētu aizvēršanās secības koordinatoru un Hold-Open atvērtā stāvokļa fiksatoru abām vērtnēm
  • aizvēršanās secības koordinators nodrošina pareizu vērtņu aizvēršanās secību – vispirms tiek aizvērta pasīvā, pēc tam aktīvā vērtne
  • aizvēreju sistēma paredzēta divviru ugunsdrošām durvīm, kurām pastāvīgi jāatrodas atvērtā stāvoklī:
    • aizvērēja sliedei padodot 24V barošanu no UATS, durvis fiksētas atvērtā stāvoklī
    • trauksmes gadījumā barošana tiek pārtraukta un durvis aizveras pareizā secībā
    • ieteicams uzstādīt lokālu slēdzi durvju tuvumā, lai iespējams decentralizēti pārtraukt barošanu un atbrīvot durvis no fiksācijas stāvokļa

Tehniskie dati
  • integrēts elektriskais Hold-Open fiksators durvju fiksācijai atvērtā stāvoklī
  • regulējams atvērtā stāvokļa uzturēšanas spēks
  • atvērtā stāvokļa fiksācijas diapazons: 80°-130°
  • darbības spriegums: 24 V DC
  • atbilst ugunsdrošo durvju prasībām ar evakuācijas atvēršanas funkciju pasīvajai vērtnei saskaņā ar EN 1125
  • sertificēts uguns- un dūmu drošajām durvīm ar nosacījumu, ka iestatīts aizvērēja spēks: 3 vai lielāks
  • montāža durvju vilkšanas pusē - aizvērēja korpuss pieskrūvēts pie vērtnes
  • universāli izmantojams uz ārpusi vai iekšpusi veramām DIN labajām un kreisajām durvīm
  • maksimālais atvēruma leņķis: 180º
  • maksimālais vērtnes platums: 1400 mm
  • attālums starp eņģēm: 1300 - 2800 mm
  • minimālais stacionārās vērtnes platums: 400 mm
  • no priekšpuses ar ventili regulējams aizvēršanas ātrums, hidrauliskais gala piecirtiens un vēja bremze
  • no priekšpuses regulējams aizvēršanas spēks - izmēri 2-6 pēc EN 1154 A
    • izmērs '2'- vērtnes platumam līdz 850 mm
    • izmērs '3'- vērtnes platumam līdz 950 mm
    • izmērs '4'- vērtnes platumam līdz 1100 mm
    • izmērs '5'- vērtnes platumam līdz 1250 mm
    • izmērs '6'- vērtnes platumam līdz 1400 mm
  • optisks aizvēršanās spēka indikators
  • pārslodzes kontroles ventilis
  • termostabilizēti ventiļi
  • aizvērēja korpusa izmērs: 287 x 47 x 60 mm
  • sliedes izmērs: 2630 x 40 x 30 mm
  • sliede aizsargāta pret vandalismu ar fleksiblu Boudena kabeli
  • gareni skrūvju caurumi nodrošina horizontālu sliedes regulēšanu montāžas pozīcijā par 4 mm
  • standarta krāsas: sudraba, balta RAL9016, melna RAL9005
  • pēc pieprasījuma iespējams jebkurš tonis pēc RAL krāsu tabulas, kā arī nerūsējošā tērauda tonis



Iespējamie papildpiederumi

  • Aizvērēja korpusa montāžas plāksne 287 x 60 x 5 mm
    Ļauj aizvērēju pieskrūvēt pie plaknes vairāk vietās nekā tikai ar 3 skrūvēm aizvērēja korpusā.
    Nepieciešami 2 gab.!

sudraba tonis
Kods: SB00004574
 melna RAL9005
Kods: SB00004159



  • Sliedē stiprināms atvēruma ierobežotājs
    Aizvieto durvju atduri.
    Kods: SB00004445 (1 vai 2 gab. pēc vajadzības)




  • Sliedes vadīkla
    Remonta sastāvdaļa - salūzušās plastmasas vadīklas nomaiņai
    Kods: SB00004525

Montāžas instrukcijas
GEZE TS 5000 E-ISM, E-ISM/G, E-ISM/S installation instruction GEZE TS 5000 E-ISM, E-ISM/G, E-ISM/S installation instruction
All prices include VAT
  • Products
  • Price
  • In Stock
  • Quantity
  1. Door closer body TS-5000 without guide rail, black RAL9005
    Door closer body TS-5000 without guide rail, black RAL9005
    Code: SB00004148
    Art. Nr.: 076489
    Price:
    From €150.04
    In Stock: 0 pc.
  2. Door closer body TS-5000 without guide rail, silver
    Door closer body TS-5000 without guide rail, silver
    Code: SB00004546
    Art. Nr.: 027333
    Price:
    From €150.04
    In Stock: 3 pc.
  3. Visma Quote
    Dubultā sliede TS 5000 E-ISM ar koordinatoru un 24V Hold-Open fiksāciju, melna
    Dubultā sliede TS 5000 E-ISM ar koordinatoru un 24V Hold-Open fiksāciju, melna
    Code: SB00025425
    Art. Nr.: 115604 RAL 9005
    Price:
    From €658.24
    In Stock: 0 pc.
  4. Visma Quote

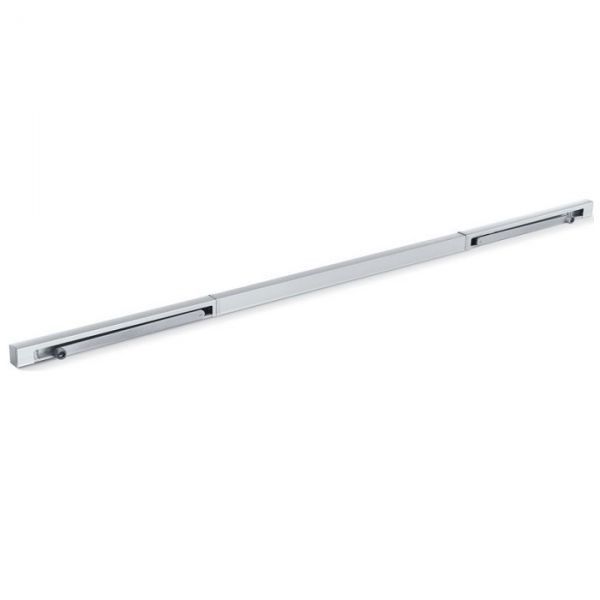

    Dubultā sliede TS 5000 E-ISM ar koordinatoru un 24V Hold-Open fiksāciju, sudraba tonis
    Dubultā sliede TS 5000 E-ISM ar koordinatoru un 24V Hold-Open fiksāciju, sudraba tonis
    Code: SB00004287
    Art. Nr.: 115600
    Price:
    From €658.24
    In Stock: 0 pc.

Additional products

  • Products
  • Price
  • In Stock
  • Quantity
  1. Mounting plate for door closer TS 4000/5000, black RAL9005
    Mounting plate for door closer TS 4000/5000, black RAL9005
    Code: SB00004159
    Art. Nr.: 076508
    Price:
    From €7.74
    In Stock: 2 pc.
  2. Mounting plate for door closer 4000/5000, silver
    Mounting plate for door closer 4000/5000, silver
    Code: SB00004574
    Art. Nr.: 049185
    Price:
    From €4.36
    In Stock: 138 pc.
  3. ISM guide rail opening restrictor
    ISM guide rail opening restrictor
    Code: SB00004445
    Art. Nr.: 145311
    Price:
    From €25.05
    In Stock: 2 pc.
  4. Guide rail controller GEZE ISM for guide rail with door closing coordinator
    Guide rail controller GEZE ISM for guide rail with door closing coordinator
    Code: SB00004525
    Art. Nr.: 190606
    Price:
    From €17.55
    In Stock: 6 pc.
  5. Visma Quote
    CB FLEX, silver
    CB FLEX, silver
    Code: SB00004489
    Art. Nr.: 153602
    Price:
    From €44.04
    In Stock: 0 pc.
Manufacturer GEZE
Series TS 5000
closer operating type hydraulic closer
closer type with a track
application for hinged double leaf doors
installation type hinge side / profile on leaf
Vērtņu skaits 2 vērtnes
door direction universal use for DIN right and left hand doors
fire safety suitable for fire safety doors
closing force size 2-6 according to EN 1154
Aizvēršanās secības kontrole integrēta, regulējama
back check hydraulically adjustable
latching action adjustable with valve
doorstop built-in
hold open yes, integrated with 24 V power supply
closing force adjustment position from front
closing force adjustment continuous control with valve
Fiksācijas diapazons 80°-130°
Minimālais attālums starp eņģēm 1300 mm
track dimensions 2630 x 40 x 30 mm
body dimensions 287 x 47 x 60 mm
maximum single leaf width up to 1400 mm
minimum stationary leaf width 400 mm
IP rating IP43
Strāvas frekvence 50 Hz
electrical power 4,8 W
operating voltage 24 V DC
