HAWA FRONTSLIDE 100 A TELESCOPIC [+MATIC] mehānismu sistēma vienlaicīgi paralēli bīdāmiem slēģiem
Product code
FRONTSLIDE-100-A-TEL
Šo produktu piegādājam tikai pēc individuāla pasūtījuma.
Cena - pēc pieprasījuma.
Piegādes laiku precizēsim pēc pasūtījuma saskaņošanas.
Lūdzam pieprasījumu veikt rakstiski: [email protected]
Cena - pēc pieprasījuma.
Piegādes laiku precizēsim pēc pasūtījuma saskaņošanas.
Lūdzam pieprasījumu veikt rakstiski: [email protected]
Questions and answers
HAWA FRONTSLIDE 100 A TELESCOPIC mehānismu sistēma paralēli bīdāmiem slēģiem
Ražotājs - HAWA (Šveice)Koka, alumīnija vai plastmasas slēģi... lielām un mazām fasādēm... aizsardzībai pret saules stariem vai redzamības ierobežošanai... HAWA FRONTSLIDE plašais modeļu klāsts piedāvā atbilstošu risinājumu jebkurām vajadzībām un katrai izbūves situācijai, taupot vietu un veidojot izteiksmīgu fasādes tēlu ar individuāliem vizuālajiem akcentiem.
FRONTSLIDE TELESCOPIC sistēmas ļauj ar vienu rokas kustību atvērt 2, 3 vai 4 vērtnes vienlaicīgi uz vienu pusi. Pieejamas manuālās un automātiskās FRONTSLIDE TELESCOPIC versijas. Automātiskās versijas piedāvā motorizētu slēģu sistēmas vadību ar augstvērtīgu motoru, kas neprasa speciālu kopšanu un atzīts par klusāko šī tipa motoru tirgū. FRONTSLIDE MATIC motors integrējams kopējā ēkas automātikas sistēmā, izmantojot SMI interfeisu. Automatizētā sistēma ļauj optimāli izmantot dienas gaismu atkarībā no katras individuālās situācijas.
- funkcionalitātes, pārbaudītas kvalitātes un mūsdienīga dizaina apvienojums
- robusts, CE-sertificēts mehānisms ar augstu vēja un korozijas noturību, piemērots lietošanai āra apstākļos
- sistēma pārbaudīta ar 100 000 testa cikliem
- vadotnes tehnoloģija nodrošina vienmērīgu slīdejumu bez vibrācijas un trokšņiem
- brīvi variējama aizsardzība pret redzamību un saules stariem
- daudzveidīgas iespējas fasādes dizaina veidošanā
- neaizņemot daudz vietas, aizsargā lielas stiklotas fasādes no saules un nelabvēlīgiem laika apstākļiem
- ērta montāža un sistēmas komponentu savstarpējā savietojamība
- augsta slodzes izturība jebkuros laika apstākļos
- ērta manuāla atvēršana un aizvēršana, neizliecoties ārā pa logu vai elektroniskā vadība no telpu iekšienes
- visi sistēmas komponenti aizsargāti pret koroziju un neprasa speciālu kopšanu
Tehniskie dati
- mehānismu sistēma paralēli uz vienu pusi bīdāmiem slēģiem ar 2/3/4 vērtnēm
- piemērota koka un metāla slēģiem
- ar augšējo rullīšu iekari un virspusē montējamu sliedi
- montāža pie griestiem vai loga pārsedzes
- individuāli aizverami/atverami jebkurā pozīcijā; atvēruma diapazons: pilns
- katras vērtnes aprīkojumā ietilpst 2 plastmasas dubultrullīšu mehānismi ar nerūsējošā tērauda M8 iekari
- anodēta alumīnija sliede, standarta izmēri: 3500 / 6000 mm vai piegriežama pēc individuāliem izmēriem
- anodēta alumīnija vadsliede, standarta izmēri 6000 mm vai piegriežama pēc individuāliem izmēriem
- uzspiežama sliedes dekoratīvā noseglīste iekšpusei un/vai ārpusei 2 apstrādēs - bezkrāsaina anodēta vai neapstrādāta, paredzēta lakošanai
- ar stikla šķiedru apstrādāta izturīga zobsiksna ar augstu stiepes izturību
- maksimālais vienas vērtnes svars:
- 2/3/4 vērtņu sistēmās ar manuālo vadību: 100 kg
- 2 vērtņu sistēmās ar motorizēto vadību: 90 kg
- 3 vērtņu sistēmās ar motorizētu vadību: 80 kg
- 4 vērtņu sistēmās ar motorizētu vadību: 70 kg
- maksimālais vērtnes augstums: līdz 3200 mm
- vērtnes platums:
- sistēmās ar manuālo vadību: 600 - 1200 mm
- sistēmās ar motorizēto vadību: 650 - 1200 mm
- maksimālā vērtnes virsmas platība: 3,84 m2
- maksimālais sistēmas platums:
- 2 vērtņu sistēmās: 3500 mm
- 3 vērtņu sistēmās: 4650 mm
- 4 vērtņu sistēmās: 5800 mm
- vērtnes biezums: 28-40 mm
- augstuma regulēšana: +/-2 mm
- augstākais vēja pretestības līmenis: klase 6 pēc EN 13659
- lietošanas spēks: klase 1 pēc EN 13659
- korozijas izturība: klase 4 pēc DIN EN 1670 (ļoti augsta izturība, izmantojams āra apstākļos iekšzemes klimatā)
Motora tehniskie dati
- motora tips: HAWA MOTRONIC 100 SMI
- ar stikla šķiedru apstrādāta izturīga zobsiksna ar augstu stiepes izturību
- slēģu demontāža iespējama, neatraisot zobsiksnu
- drošības sistēma motora apstādināšanai šķēršļa gadījumā, aizsargājot mehānismu no iespējamiem bojājumiem
- barošana: 100-240 VAC, 50/60 Hz, 30W
- maksimālais sākotnējais spriegums: 16 A
- pārsprieguma aizsardzības kategorija: II
- aizsardzības klase: I
- darba temperatūras diapazons: no -20° C līdz +60° C
- piesārņojuma pakāpe: 1
- elektrodrošības klase: IP 54
- maksimālais ātrums: 70 mm/s
- maksimālā jauda: 100 N (integrēta aizsardzība pret pārslodzi)
- slēdži un tīkla aprīkojums nav iekļauti komplektā

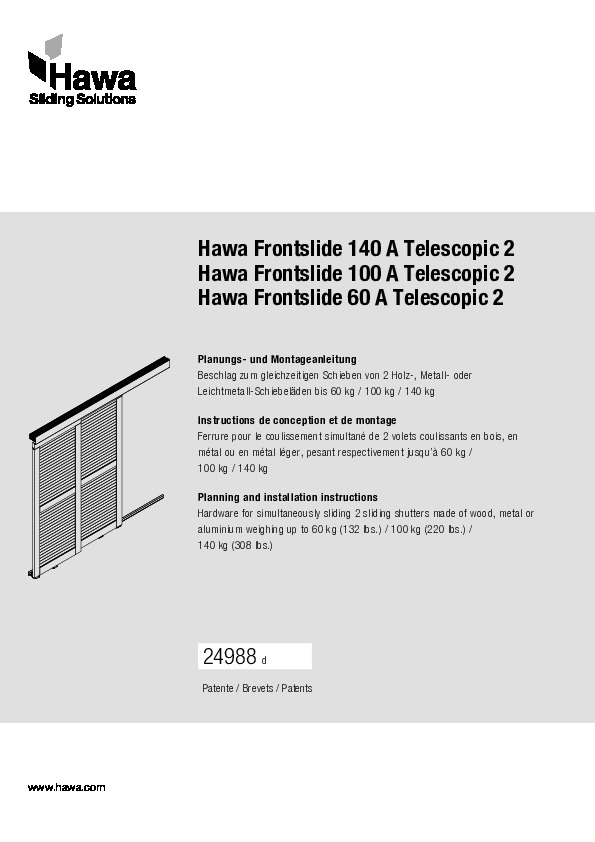

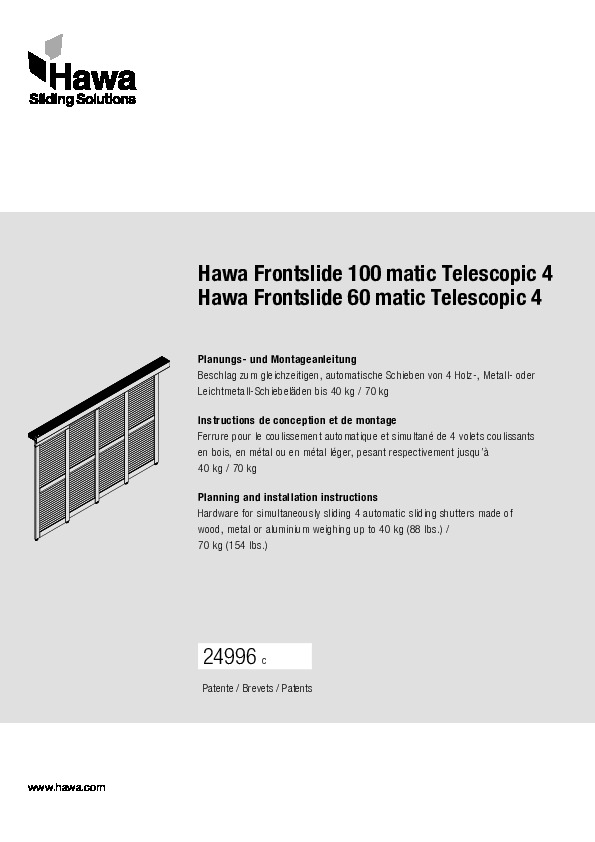

TEHNISKĀ DOKUMENTĀCIJA
| Manufacturer | Hawa |
|---|---|
| sliding system type | standard sliding system |
| system type | telescopic sliding system |
| Series | FRONTSLIDE |
| mode of operation | manual or motorised |
| purpose | Āra fasādēm |
| Atvēruma apjoms | Pilns atvērums |
| Vērtņu skaits | 2 / 3 / 4 vērtnes |
| Augstuma regulēšana | +/-2 mm |
| installation type | screw-on |
| leaf material | Koks/metāls |
| operational temperature range | -20° C līdz +60° C |
| Kopējais sistēmas platums | maks. 3500/4650/5800 mm |
| opening and closing speed | maks. 70 mm/s |
| IP rating | IP54 |
| supply voltage | 100-240 VAC / 50/60 Hz, 30 W |
| leaf maximum weight | 100 kg |
| leaf height | līdz 3200 mm |
| leaf thickness | 28-40 mm |
| anti-corrosion resistance | class 4 according to EN 1670 - very high |
| Vēja pretestība | Klase 6 pēc EN 13659 |
