Daudzpunktu slēdzene ar 4 rotējošām tapām KFV BS2100

Daudzpunktu slēdzene ar 4 rotējošā tapām KFV BS2100

• • KFV ONE sistēmas daudzpunktu slēdzene ar 5 slēgšanas punktiem - galvenā slēdzene un 4 komforta klases sēnes veida rotējošās tapas
  • augsta siltumizolācija un optimāls blīvējums
  • visu aizbultēšanas elementu un sviras darbināšana ar atslēgu
  • universāls pielietojums gan labajai, gan kreisajai vērtnei
  • uzlaušanas aizsardzība ar vairākkārtēju aizbultējumu
  • komplektējama ar standarta durvju furnitūru
  • standartizētais korpusa frēzējums
  • profilcilindram paredzēta galvenā slēdzene
  • iespējamais ass dziļums D: 35 mm, 40 mm, 45 mm, 50 mm
  • centru attālums: 72 / 92 / 94 mm
  • ar atslēgu ievelkama klusinātā Soft mēlīte
  • 2 gājienu bultas izbīdījums: 20 mm
  • galvenā slēdzene ar oderētiem caurumiem skrūvēm līdz M6 uzlikas piestiprināšanai
  • roktura cauruma četrstūris: 8 mm
  • slēdzenes kārba: slēgta, cinkota
  • slēgšanas elementi: spīdīgi niķelēti
  • pamatslēdzenes kārbas augstums: 210 mm, kārbas biezums: 16 mm;
  • attālums no cilindra centra līdz kārbas aizmugurei: 17,5 mm
  • priekšplāksne: kantaina, gaiši cinkota
  • priekšplāksnes platums: 16 mm
  • priekšplāksnes garums R001 tipam: 2170 mm
  • priekšplāksne saīsināma vai komplektējama ar pagarinājumiem

• • rūdīta tērauda elementi ievērojami paaugstina slēdzenes izturību
  • pamatslēdzenes bulta ar pretizzāģēšanas aizsardzību novērš vardarbīgus atvēršanas mēģinājumus
  • atbilst DIN V 18103 (ET1, ET2, ET3) normām, kas attiecas uz durvīm ar pretuzlaušanas aizsardzību

• • spēcīgi pievelkošs mehānisms cieši tur durvis rāmī un aizkavē caurvēju
  • ciešais slēgums nodrošina trokšņa un siltumizolāciju
  • augstvērtīgais mehānisms ir viegli darbināms
  • slēdzene nezaudē perfektu funkcionalitāti arī pēc īpaši ilgas un intensīvas lietošanas
  • patentētā tehnoloģija garantē vieglu, precīzu montāžu

• • māju galvenajās ārdurvīs, kā arī pagraba un sētas durvīs
  • dzīvokļu durvīs
  • īpaši augstās iekštelpu durvīs
  • u.c. objektos, kur nepieciešams garantēt augstu drošības līmeni un novērst durvju vērpšanos

• vienots frēzējums
• vienādas skrūvju pozīcijas
• standarta aizmugurējais ass dziļums: 17,5 mm

• reducēts slēdzenes kārbas biezums: 15 mm
• uzlabota slēgšanas āķu forma
• identiska slēgšanas pārvada iekare
• Soft-lock mēlīte klusinātai un vieglai darbībai
• augsta energoefektivitātes pakāpe ar drošu un ciešu durvju blīvējumu

• augsta modularitātes pakāpe, maksimāla fleksibilitāte, precīzs, neapgrūtināts montāžas process
• 1:1 pāreja no esošajiem frēzējuma tipiem, piem., B001
• iespējama galvenās slēdzenes nomaiņa ar ass dziļumu 25-80 mm
• opcionāls pēcaprīkojums - durvju atvēruma ierobežotājs (visiem variantiem ar 2 papildu korpusiem sākot ar 35 mm ass dziļumu)
• vienkārša DIN virziena maiņa
• vienkārša Soft-lock mēlīšu maiņa, ieskaitot ieliktni rullīšveida mēlītei
• savietojamība ar visām aktuālajām pretplāksnēm

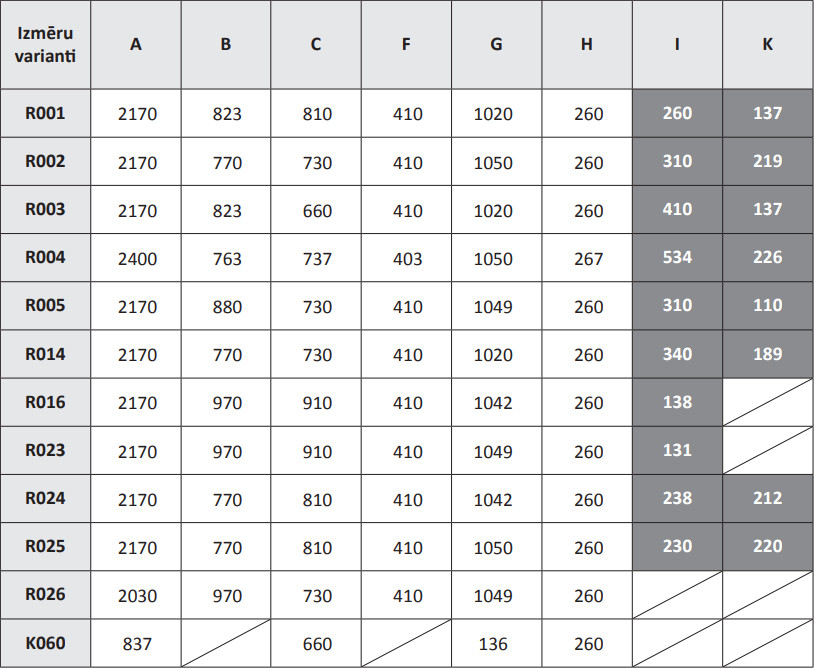

visi izmēru varianti attiecas uz slēdzeni aizslēgtā pozīcijā izmēri I + K: iespējams saīsināt X = sistēmas marķējums; visi izmēri attiecināmi no X līdz bloķēšanas elementa centram izmērs M = 29,0 mm izmērs N = 57,5 mm iespējamais centru attālums: 72 / 92 / 94 mm

* Šis izmērs attiecas uz plakano cinkota tērauda priekšplāksni 3 mm. Izmantojot citas priekšplāksnes, var mainīties šis izmērs un no šī izmēra atkarīgie izmēri ** Urbumi attiecas uz [D] = sākot no 40 mm *** Ja [E] = 72 mm, tad urbuma diametrs ir 6,5 mm

PAPILDINFORMĀCIJA UN TEHNSIKĀ DOKUMENTĀCIJA

KFV daudzpunktu slēdzenes ar atslēgu BS2100 / BS2800 / A1100 / A1800 - montāžas instrukcija (LV)

KFV daudzpunktu slēdzenes ar atslēgu BS2100 / BS2800 / A1100 / A1800 - lietošanas instrukcija (LV)

KFV ONE modulārā slēdzeņu sistēma (ENG)
