Frēzšablons ANSELMI AN140/150 eņģēm

Frēzšablons ANSELMI AN140/150 eņģēm

• Šablona komplektā ietilpst šablona rāmis un fiksators.
• Šablona ieliktņi jāiegādājas atsevišķi.
• Universāls pielietojums DIN labajām un kreisajām durvīm.
• Iespējama šablona noma.
• Frēzēšanai izmantojams frēzes asmens Ø16 mm un virsfrēzes kopējamais gredzens 30 mm (jāiegādājas atsevišķi)

Montāžas soļi

1. Šablona fiksatoru ar vadīklām piestiprināt pie šablona rāmja.
2. Šablona fiksatoru pielāgot falces konstrukcijai un nofiksēt ar fiksācijas skrūvēm.
3. Ar fiksācijas ripu nostiprināt šablonu uz sagataves.
4. Ievietot ieliktni un veikt aptuvenos iestatījumus saskaņā ar dotajiem sliedes un leņķa parametriem.
5. Ar vārpstu palīdzību veikt precīzos iestatījumus.

Komplektācija

• šablona rāmis (ietilpst šablona komplektā)
• šablona fiksators (ietilpst šablona komplektā)

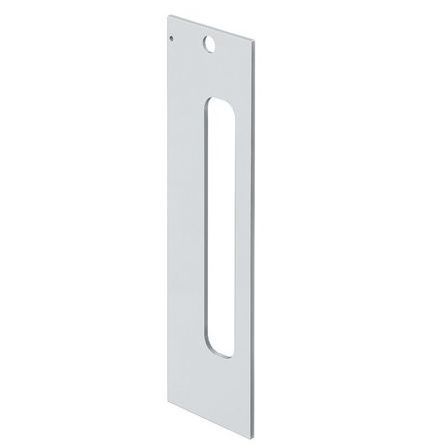

• šablona ieliktņi (jāpiegādājas atsevišķi)

Frēzēšanai izmantojamie instrumenti un palīglīdzekļi:

• frēzes asmens Ø16 mm
• virsfrēzes kopējamais gredzens 30 mm
