Frēzšablons SIMONSWERK BAKA 2000 eņģēm

Frēzšablons SIMONSWERK BAKA 2000 eņģēm

• Ideāli precīzs montāžas palīglīdzeklis SIMONSWERK BAKA 2000 eņģēm
• Universāls pielietojums DIN labajām un kreisajām durvīm
• Iespējama šablona noma.
• Frēzes asmens un virsfrēzes kopējamais gredzens jāiegādājas atsevišķi

• Šablona rāmi nostiprināt uz sagataves.
• Ievietot šablona ieliktni,
• Veikt frēzējumu ar Ø20,00 mm frēzi (virsfrēzes kopējamais gredzens Ø30,00 mm).

• Ielikt vērtni kārbā. Falces atstarpe kārbas pusē 4,0 mm ir ņemta vērā šablona rāmja konstrukcijā.
• Atkarībā no durvju konstrukcijas pie šablona pieskrūvēt kompensācijas starpliku.
• Kārbas urbšanas šablonu nofiksēt vērtnes frēzējumā un veikt attiecīgos urbumus.
• Izņemt vērtni no kārbas un ieskrūvēt un iztaisnot kārbas daļas, ņemot vērā blīvējuma biezumu.
• Eņģes vērtnes daļu ieskrūvēt frēzējumā, ielikt vērtni un iemontēt asi.

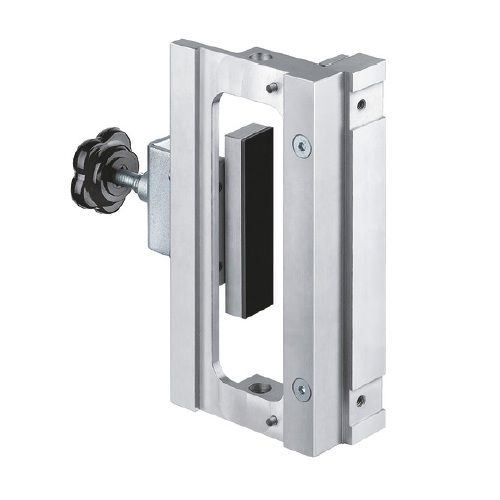

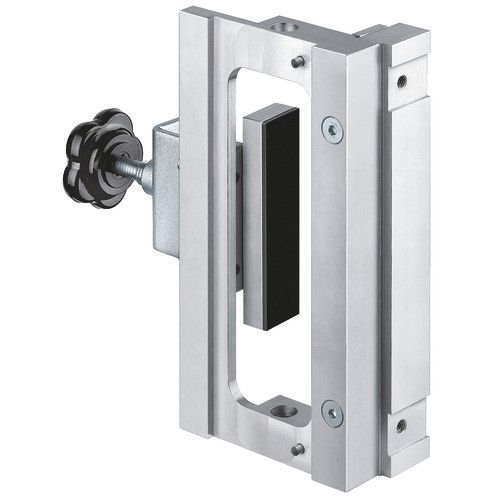

• šablona rāmis vērtnei
• vērtnes šablona ieliktnis

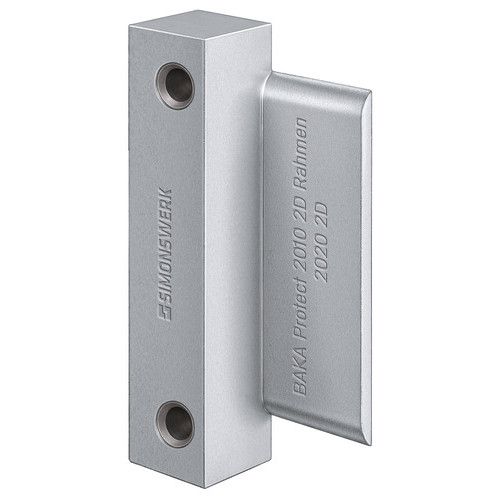

• šablons kārbas urbšanai ar kompensācijas starpliku, urbi Ø8,8 mm, urbja distanceri un eņģes ieskrūvēšanas adapteri Ø20,0 mm

Frēzēšanai izmantojamie instrumenti un palīglīdzekļi:

• frēzes asmens Ø20 mm
• virsfrēzes kopējamais gredzens 30 mm
